YXJ-600剪切线

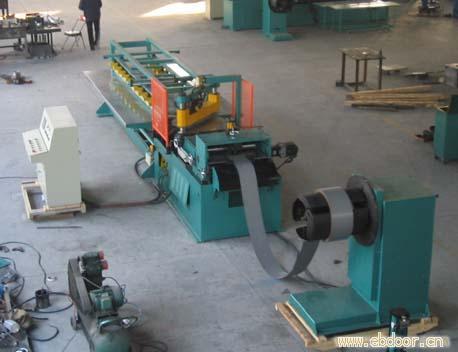

YXJ-600剪切线是变压器铁芯硅钢片斜剪切的专用设备。本斜剪切线具有造型独特;结构简单紧凑、操作简便、维护方便、生产效率高等特点。 本机主要由:开卷机、送料装置、X型剪切装置、双向卸料装置、液压站、电控装置及导向定位装置等组成。控制系统采用PC编程控制,人机界面清晰时尚,整机运行平稳、动作灵敏、工作性能可靠、剪切精度高。是硅钢片斜剪切理想的设备。
产品已获国家专利,专利号:200720066394.6
主要技术参数:
-
剪切料厚:≤0.35mm
-
剪切料宽:50~600mm
-
剪切片长:≤3500mm
-
剪切速度:0~16times/min
-
剪切角度 :45°
-
剪切毛刺:≤0.03mm
-
放卷速度 :45r/min
-
开卷头涨缩范围 :Φ420~Φ580mm
-
开卷轴承重:≤3000kg
-
承料台堆料高度:≤200mm
-
电机总功率:11kw
-
整机总重量:6.8t
-
整机占地面积:10000X3500mm
